PÜROMEETER TP10
Professionaalne infrapunatermomeeter mitmepunktilise lasertehnoloogiaga






Professionaalne püromeeter TP10 ühendab endas täpse mõõtmistehnoloogia, paindlikud rakendusvõimalused ja suure hulga keerukaid mõõtmisfunktsioone lihtsa käsitsemise ning suurepärase hinna ja kvaliteedi suhtega tippklassi kvaliteediga püromeetris.

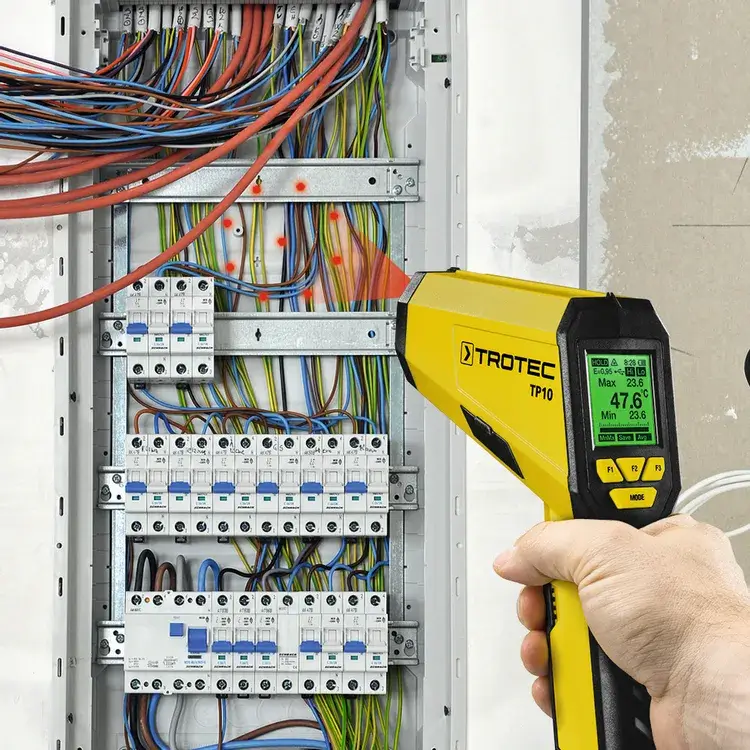

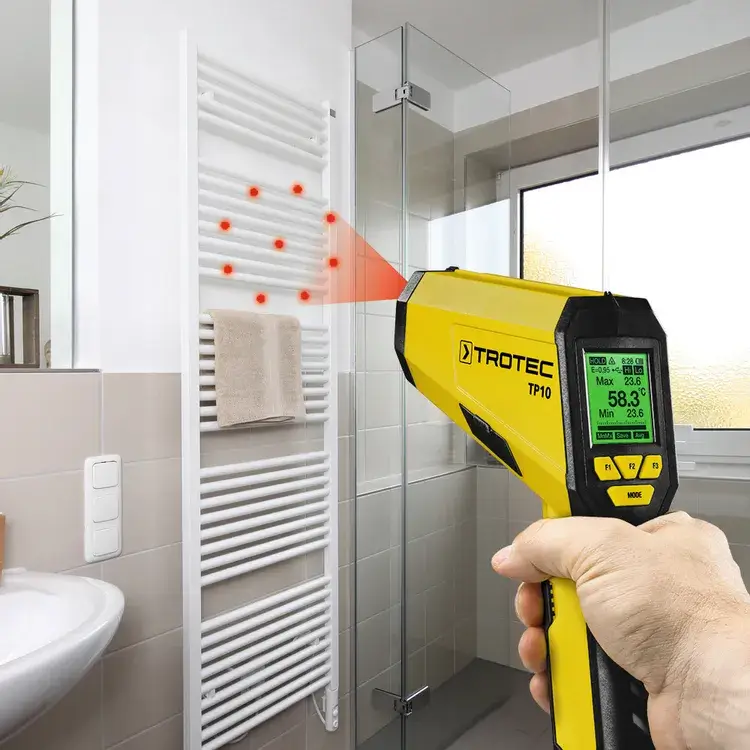

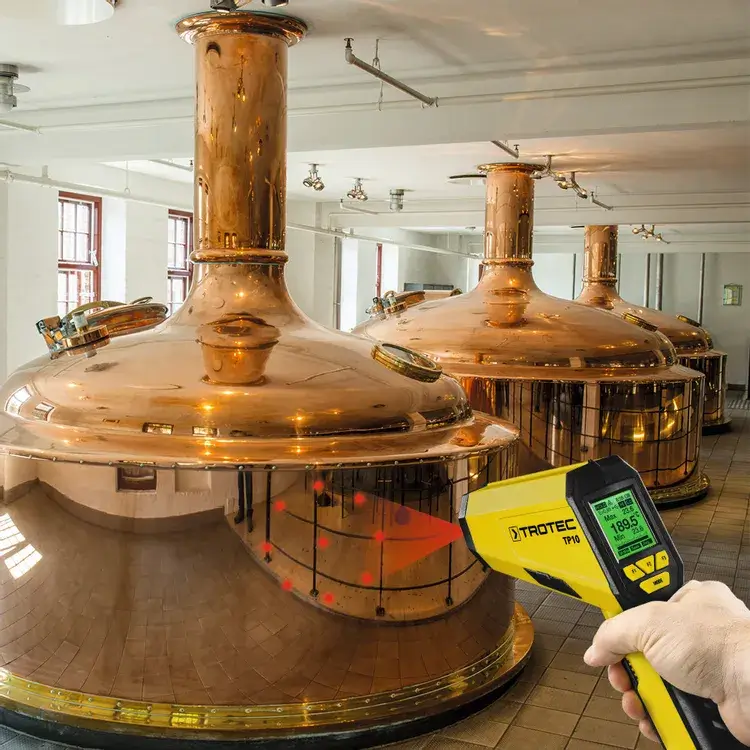

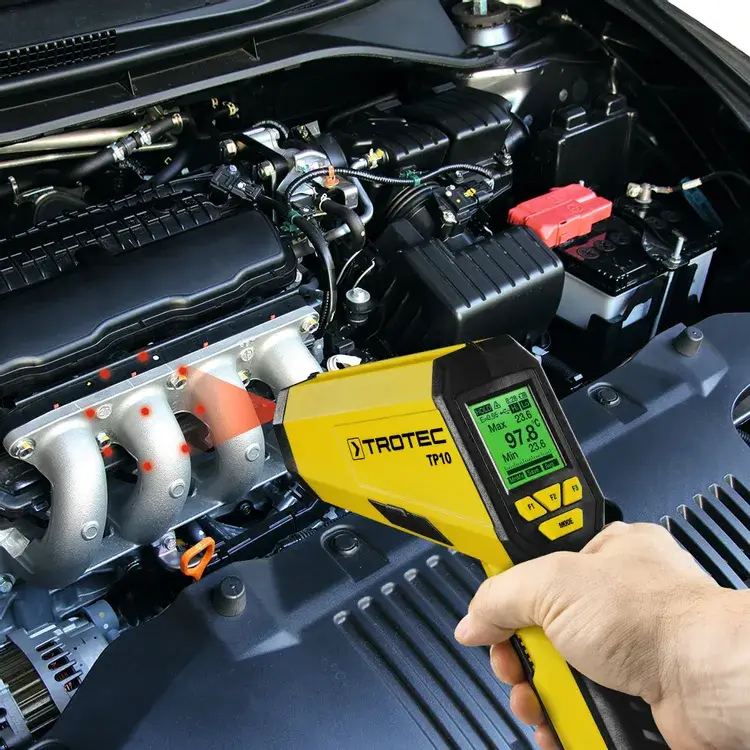

Olgu see kütte-, kliima- ja ventilatsioonisüsteemide usaldusväärne diagnostika ja hooldus või põhjalikud hooldustööd tööstuses ja kaubanduses – tänu väga suurele temperatuuri mõõtmisvahemikule -50 °C kuni +1850 °C, kõrgele optilisele eraldusvõimele 75:1, See täppis-intravenoosne termomeeter on vabalt reguleeritava emissioonivõime ja laia valiku tehniliste omaduste tõttu ideaalne ka keerukate ja nõudlike mõõtmisülesannete jaoks hoolduse, kontrollimise, analüüsi või dokumenteerimise käigus.
Tänu suurele kaugustegurile saab TP10-ga teha täpseid pinnatemperatuuri mõõtmisi isegi väga väikeste komponentide ja kaugel asuvate objektide puhul.
Integreeritud andmete logimise funktsioon kuni 30 mõõtepunkti hankimiseks ja salvestamiseks võimaldab näiteks hõlpsalt jälgida kontrollmarsruute.
Iga mõõtmise korral määratakse automaatselt maksimum-, miinimum-, erinevus- ja keskmised väärtused ning kuvatakse funktsiooni väljakutsumisega lisaks praegusele mõõdetud väärtusele.
TP10 saab pikaajaliseks mõõtmiseks kinnitada ka statiivile.









Kombineeritud infrapuna- ja kontakttemperatuuri mõõtmine

TP10 miniatuurne lame pistikühendus avardab kasutusvõimalusi täiendavate kontakttemperatuuri mõõtmiste abil tarnekomplektis sisalduva kontaktanduri tüüp-K või kõigi sama disainiga kolmandate tootjate temperatuurianduritega. Sel viisil saate mõõta isegi mittesöövitavate vedelike temperatuuri.
Akut säästva toiteallika jaoks saab TP10 tarnimise komplektis oleva ühenduskaabli abil juhtida ka otse arvuti USB-porti ning USB-funktsiooniga pakub ka tarkvaratoega mõõteseeria salvestamise võimalust. temperatuurigradientide pikaajaliseks mõõtmiseks mehaanilistes või klimaatilistes protsessides.






Optiline eraldusvõime, lühidalt selgitatud:

Optiline eraldusvõime (D: S) määrab seose mõõtekauguse ja mõõtepunkti läbimõõdu vahel. See suureneb kauguse suurenedes mõõtmisobjektist. Infrapunatermomeeter määrab kõigi mõõtmispunktis olevate temperatuuride põhjal keskmise temperatuuri.
Mida suurem on mõõtepunkt, seda ebatäpsem on mõõtmistulemus. Ja vastupidi, mida kõrgem on püromeetri optiline eraldusvõime, seda väiksem on mõõtmispunkt ja seda täpsem on mõõtmine.





termomeeter on vabalt reguleeritava emissioonivõime ja laia valiku tehniliste omaduste tõttu ideaalne ka keerukate ja nõudlike mõõtmisülesannete jaoks hoolduse, kontrollimise, analüüsi või dokumenteerimise käigus.
Püromeeter TP10 ja TP7 erinevused ja eelised:



TP 10
TP 7


Arendus, disain, tootmine: 100% Trotec
Arendus, disain, tootmine: 100% Trotec


Optiline eraldusvõime 75:1
Optiline eraldusvõime 40:1


Kontaktivaba pinnatemperatuuri mõõtmine -50 °C kuni +1850 °C
Kontaktivaba pinnatemperatuuri mõõtmine vahemikus -50 °C kuni +1000 °C


Mitmepunktiline lasersihtimisabi mõõtepunkti ja mõõtepunkti samaaegseks kuvamiseks
Mitmepunktiline lasersihtimisabi mõõtepunkti ja mõõtepunkti samaaegseks kuvamiseks


Emissiivsus on vabalt reguleeritav vahemikus 0,1 kuni 1,0
Emissiivsus on vabalt reguleeritav vahemikus 0,1 kuni 1,0


Kõrge madala häire indikatsioon ekraani värvimuutuse ja häiresignaali kaudu
Kõrge madala häire indikatsioon ekraani värvimuutuse ja häiresignaali kaudu


Taustvalgustusega ekraan
Taustvalgustusega ekraan


Tulpgraafiku indikaator
Automaatne väljalülitamine


Andmete logimise funktsioon kuni 30 mõõtepunkti hankimiseks ja salvestamiseks
Praktikale optimeeritud Saksa tööstusdisain – kaitstud registreeritud disain


Kombineeritud temperatuuri mõõtmine infrapuna- ja kontaktanduritega



Akut säästev toiteallikas arvuti USB-pordi kaudu – ideaalne pikaajalisteks mõõtmisteks



Tarkvaratoega mõõteseeria salvestamise võimalus



Automaatne väljalülitamine



Praktikale optimeeritud Saksa tööstusdisain – kaitstud registreeritud disain

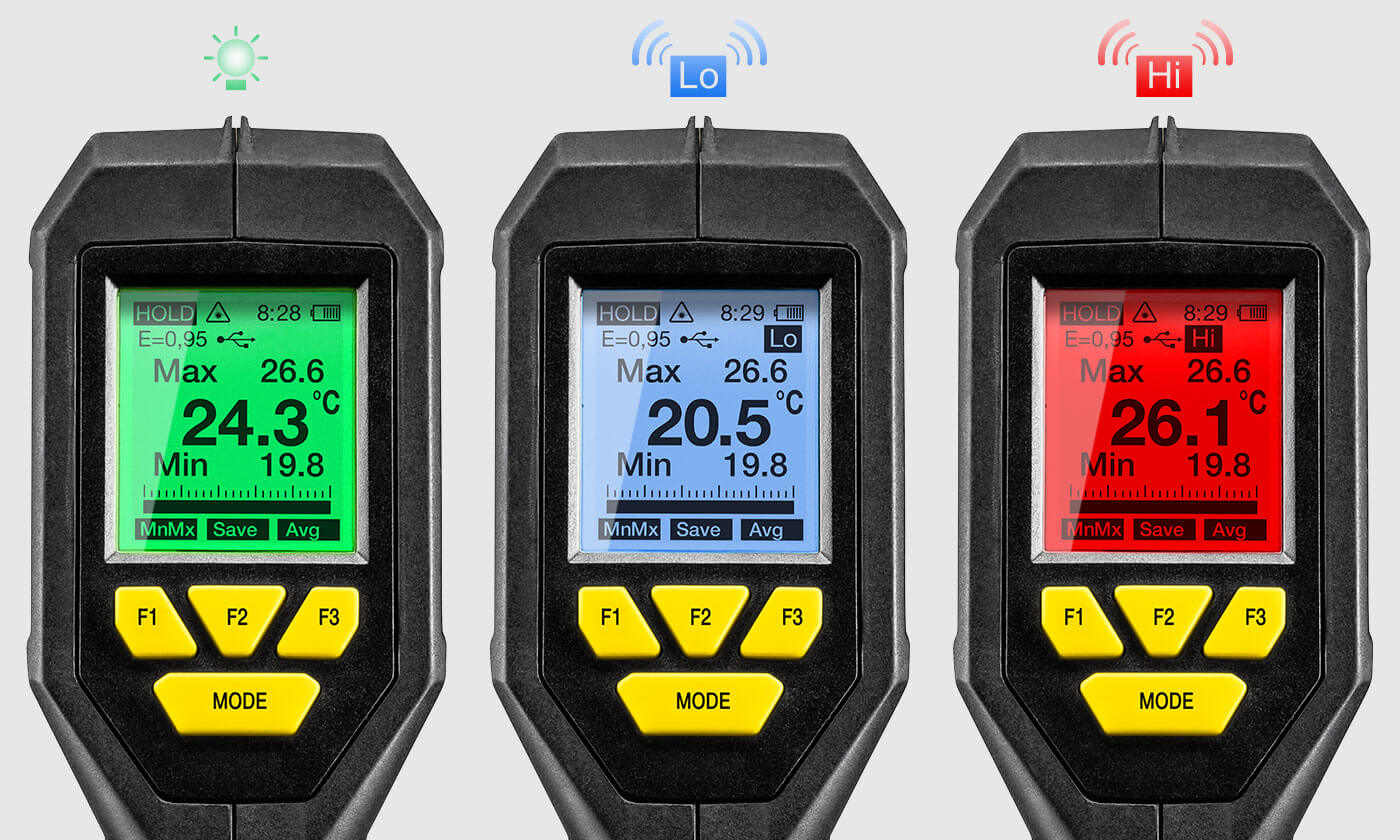

Ekraani värv näitab, kas kõik on rohelisel alal






TP10 roheline taustvalgustusega ekraan on väga hästi loetav ka pimedas keskkonnas. Praktiline ja aega säästev funktsioon on häiretoega ekraani värvimuutus. Seadmesse saab sisestada kasutaja määratud häire piirväärtused alumise ja ülemise mõõdetud väärtuse jaoks. Niipea, kui seatud piirväärtus on alla seatud, vilgub ekraan siniselt ja ületamisel punaselt. Lisaks kostab helisignaal, kui väärtus on ületatud või mitte saavutatud.
Intuitiivne värviline ekraan teeb esmapilgul selgeks, kas mõõdetud temperatuur jääb eelseadistatud sihtväärtuste vahemikku, mis tähendab, et ka suuri alasid saab kiiresti mõõta, ilma et peaks igale üksikule mõõdetud väärtusele tähelepanu pöörama.








Üheksakordne multipunkt – lihtsalt täpsem






TP10 uuenduslik mitmepunktiline lasertehnoloogia võimaldab: selle asemel, et näidata sihtmärki ühe laseriga või lihtsalt mõõtmispunkti suurust topeltlaseriga, ühendab TP10 mitmepunktiline laser mõlemad tehnoloogiad. nii lihtne kui ka täpne mõõteobjekti tuvastamine. Kui keskne sihtimislaser näitab mõõtepunkti, siis kaheksa lisalaserit visualiseerivad mõõtepinna servapunkte, mis võimaldab teha täpseid mõõtmisi võimalikult lühikese ajaga.




Optika





Optiline eraldusvõime (D: S)
75.01.00



Väikseim mõõtmiskoht
18 mm @ 1350 mm


Temperatuuriandur infrapuna [° C]





Mõõtevahemik min [° C]
-50



Mõõtevahemik max [° C]
1850



Täpsus -50 °C kuni 20 °C (-58 °F kuni 68 °F)
± 3,0 (5,4)



Reprodutseeritavus -50 ° C kuni 20 ° C
± 1,5 (2,7)



Täpsus 20 °C kuni 500 °C (68 °F kuni 932 °F)
± 1,0% ± 1,0 (1,8)



Täpsus 500 °C kuni 1000 °C (932 °F kuni 1832 °F)
± 1,5%



Täpsus 1000 °C kuni 1850 °C (1832 °F kuni 3362 °F)
± 2,0%



Reprodutseeritavus 20 °C kuni 1000 °C (68 °F kuni 1832 °F)
± 0,5% ± 0,5 (0,9)



Reprodutseeritavus 1000 °C kuni 1850 °C (1832 °F kuni 3362 °F)
± 1,0%


Keskkonnatingimused





Töötamine – min temperatuur [° C]
0



Töötamine – maksimaalne temperatuur [° C]
50



Operatsioon - min.rel. Niiskus [% rH]
10



Töötamine – max rel. Niiskus (mittekondenseeruv) [%]
90



Säilitamine – min temperatuur [° C]
-10



Säilitamine – max temperatuur [° C]
60



Ladustamine – max Suht. Niiskus (mittekondenseeruv) [%]
80


Ekraan





LCD




Ühevärviline



Liidesed





USB




K-tüüpi temperatuurianduri pistikühendus



Ladustamiskorraldus





Sisemine välkmälu
100 salvestatavat mõõdetud väärtust


Seadme juhtimine





Surunupud
jah



Membraanist klaviatuur



Kaitseklass





IP54
jah



IP65



Temperatuuriandur





Reaktsiooniaeg
150 ms



Spektri tundlikkus
8 ~ 14 µm


Laser (sihtmärgi indikaator)





Suurepärane
Klass 2 (ll)



Lainepikkus [nm]
630-670



Võimsus [mW]
1


Toiteallikas





Sisemine (aku)
9V plokk aku



Väline (USB)



Korpuse projekteerimine





Plastist



Dimensioon





Pikkus (ilma pakendita) [mm]
168



Laius (ilma pakendita) [mm]
56



Kõrgus (ilma pakendita) [mm]
225


Kaal





(Ilma pakendita) [kg]
0,35


STANDARDNE TARNE ULATUS




Standardne tarne ulatus





Mõõteseade




Kontakti temperatuurianduri tüüp K
jah



Erakorraline juhtum
jah



USB-kaabel
jah



Mini statiiv
jah



Aku
jah



Kasutusjuhend
jah



Transpordikott
ei


MÄÄRATAVAD MÕÕDUD JA FUNKTSIOONID




Sisemised andurid





Materjali temperatuur [° F]
jah



Õhutemperatuur [° C]
jah



Õhutemperatuur [° F]
jah



Materjali temperatuur [° C]
jah



Suhteline niiskus [%]
ei



Kastepunkti temperatuur [° C]
ei



Kastepunkti temperatuur [° F]
ei


Omadused ja varustus





Lülitatav mitmepunktiline laser
jah



Temperatuuriühiku lülitusfunktsioon ° C / ° F
jah



Ekraani eraldusvõime 0,1 °C
jah



Pidev mõõtmise funktsioon
jah



Maksimaalse väärtuse kuvamine
jah



Minimaalse väärtuse kuvamine
jah



Mõõtmise hoidmise funktsioon
jah



Erinevuste väärtuste kuvamine
jah



Häirefunktsioon kasutaja määratud piirväärtustega
jah



Optiline häirefunktsioon läbi erinevat värvi LCD-valgustuse (punane / roheline / sinine)
jah



Helisignaali funktsioon
jah



Emissiivsus reguleeritav vahemikus 0,1 kuni 1,0
jah



Taustvalgustusega LCD ekraan
jah



Automaatne väljalülitus
jah



Maksimaalse väärtuse indikaator
jah



Avatud sihik
jah



Täiendav temperatuuri mõõtmine välise anduri tüüp-K abil
jah



Saab kasutada tarkvaratoega mõõteseeriate salvestamiseks
jah



Statiivi keermeühendus
jah



Aku oleku indikaator
jah
