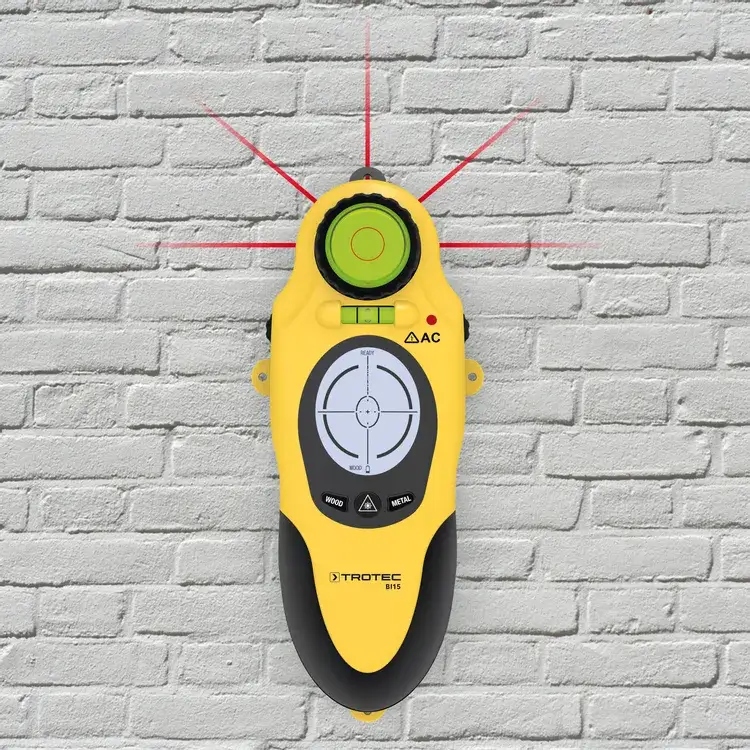

Seinaskanner BI15
Enne renoveerimise või ümberehituse käigus seina sisse puurimist peaksite veenduma, et selles pole torusid. Näiteks veetoru kahjustused on muidu kallid ja neid on raske parandada. BI15 asukoha määramise seade näitab teile, kus seinas on liinid, talad ja pinge all olevad kaablid.

BI15 seinaskanner suudab tuvastada mustmetallide, värviliste metallide, puidust aluskonstruktsioonide ja pingestatud liinide asukoha, mis on näiteks krohvi, krohvi või betooni all. Talade ja tugipostide täpse asukoha saate määrata ekraanil olevaid servi vaadates.

Valitavate "Metall" või "Puit" režiimidega saate oma seadme optimaalselt kohandada vastavalt paiknevatele materjalidele ja seeläbi saavutada täpsemaid tulemusi. Lokaliseeritud alamstruktuuride edasise kulgemise kuvamiseks, nt. Integreeritud lasernivelleerimisabi, mida saab pöörata 180° raadiuses, kasutatakse näiteks puidust naastude, metallribade või torude jaoks.

BI15 saab kohandada ka erinevatele pinnatekstuuridele, kasutades kahte sõltumatut seadistusratast. Nii saab mõõtepunktis kompenseerida näiteks ebatasasusi seinas, tagades nii seadmesse integreeritud kahe vesiloodi abil lasernivelleerimisabi täpse joonduse.

Seinaskänner BI15 tehnilised andmed:


Maksimaalne tuvastamissügavus (puit): kuni 19 mm (3/4")

Maksimaalne tuvastamissügavus (metall + pinge all olevad juhtmed): kuni 38 mm (1 1/2")

Tuvastatavad materjalid: mustad ja värvilised metallid, puidust aluskonstruktsioonid, pinge all olevad liinid

Laseri maksimaalne tööulatus: kuni 6,1 m

Laseri täpsus: 12,7 mm 6,1 m kaugusel

Laseriklass: ll

Laseri võimsus: <1mW (630-670nm)

Laseri pöörlemine: 180° 45° sammuga

Materjali kalibreerimine sisselülitamisel

Audiovisuaalne alarm vahelduvvoolu tuvastamisel

Integreeritud lasernivelleerimisabi

Kaks integreeritud vesiloodi

Töötemperatuur: -7 °C (19,4 °F) kuni +49 °C (120,2 °F)

Säilitustemperatuur: -29 °C (20,2 °F) kuni +66 °C (150,8 °F)

Suhteline õhuniiskus: 33-55%

Toide: 9 V plokkpatarei

Mõõdud (K x L x S): 180 x 67 x 38 mm

Kaal: 180g

Sisaldab:


1x BI15 mõõtur

1x 9V aku

kasutusjuhend




Materjali tuvastamine



maksimaalne tuvastamise sügavus
max 38mm



Mõõtmise täpsus objekti keskpunktini




Kuvatava objekti sügavuse täpsus




Minimaalne kaugus kahe külgneva objekti vahel




maksimaalne avastamissügavus Metall- ja pingestatud kaablid
max 38mm



maksimaalne avastamissügavus puit
max 19mm


Lasernivelleerimise abi



täpsust
12,7 mm 6,1 m kaugusel



Vahemik max [m]
6.1



laserklass
2



Laseri võimsus < [mW]
1



Laseri pöörlemise raadius
180° 45° sammuga, laseri lainepikkus: 630-670


ekraan



LCD




ühevärviline



seadme juhtimine



nupud



eluaseme disain



plastist



Kaitseaste



IP54



toiteallikas



sisemine (aku)
1 x 9 V plokk aku


Keskkonnatingimused



Töötamine – minimaalne temperatuur [°C]
-7



Töötamine – maksimaalne temperatuur [°C]
49



Säilitamine – min temperatuur [°C]
-29



Säilitamine – maksimaalne temperatuur [°C]
66


dimensioon



Pikkus (ilma pakendita) [mm]
180



Laius (ilma pakendita) [mm]
38



Kõrgus (ilma pakendita) [mm]
67


Kaal



(ilma pakendita) [kg]
0.18






STANDARDNE TARNE ULATUS




Standardne tarne ulatus



mõõdik




aku(d)




kasutusjuhend




transpordikott







MÕÕDETAVAD SUURUSED JA FUNKTSIOONID




sisemised andurid



Mustmetallide tuvastamine




Värviliste metallide tuvastamine




Puidust aluskonstruktsioonide tuvastamine




Aktiivsete joonte tuvastamine



funktsioonid ja seadmed



Metalli ja puidu mõõtmise režiimid




Lülitav nivelleerimislaser




audiovisuaalne häire vahelduvvoolu tuvastamisel




Serva tuvastamise piiks




kalibreerimisfunktsioon




aku oleku indikaator
