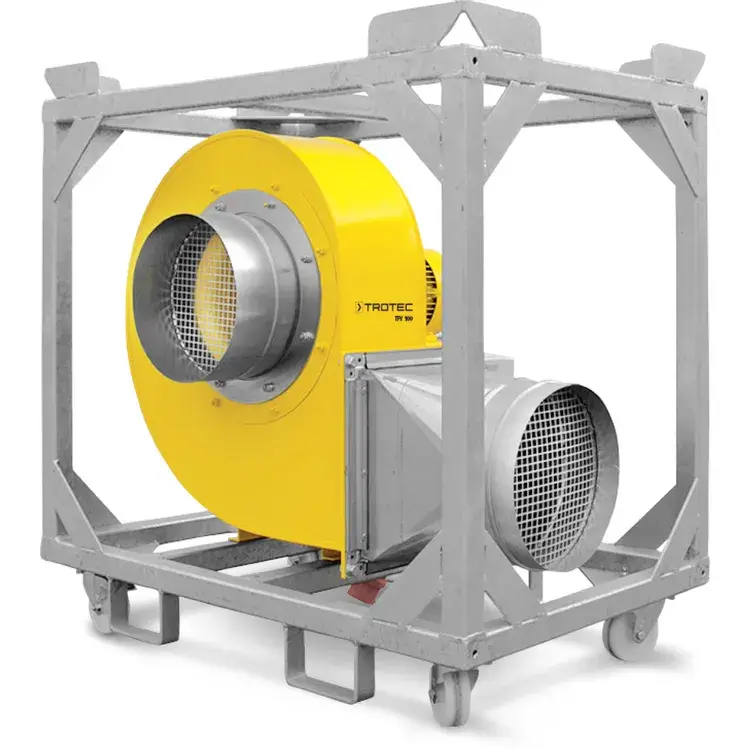

Tsentrifugaalventilaator TFV 100









Õige ventilatsioon pole oluline mitte ainult meeldiva tööõhkkonna jaoks, vaid ka paljudes piirkondades tööohutuse kaalutlustel ja ametlikest eeskirjadest tulenevalt hädavajalik.



Ruumide tuulutamisel eemaldatakse kahjulikud ained nagu värvi- ja lakiaurud, keevitusaurud, tolmuosakesed, vingugaas, lämmastikoksiid, süsihappegaas ja veeaur.

Kõrgsurve tsentrifugaalventilaator TFV 100 on selliste ülesannete jaoks hästi varustatud, sest see edastab kuni 4000 m³/h õhku isegi pikkadel vahemaadel kõrge vasturõhuga ja on äärmiselt stabiilne karmides praktilistes keskkondades.

Kuna see ventilaator imeb õhku aksiaalselt ja puhub selle radiaalselt välja, pole see mitte ainult tundlik tugevalt saastunud ja suure tolmusisaldusega õhu suhtes, vaid tagab ka suured ja stabiilsed tunnuskõverad.

Lisaks standardversioonile on TFV 100 ventilaator saadaval ka lisavarustusena rendiversioonina.



Siin on lühidalt mõned TFV 100 praktilised eelised:


Eriti tugev ja suure kandevõimega seade

Pritsmekindel versioon (IP55)

Võib kasutada ka väga tolmustes ruumides

Ventilaatori mootor on väljaspool peamist õhuvoolu

Saab ühendada nii sisse- kui väljatõmbekanalitega

stabiilsed tunnuskõvera alad ja pidevalt kõrge rõhk

Siin on ülevaade TFV 100 tehnilistest andmetest:


Vabalt välja puhuv õhuhulk: 4000 m³/h

Õhu väljalaskekiirus: 17 m/s (61,2 km/h)

Ventilaatori tasemed: 1

maksimaalne õhurõhk*: 2020 Pa

Maksimaalne edastuskeskkonna temperatuur: 80 °C

Keskkonnatingimused: -20 °C kuni 40 °C

Ühenduspinge: 400 V / 50 Hz (7,8 A)

Toiteühendus: CEE 16 A

Energiatarve: 2,2 kW

Sisselaske ühendus: tarvikud (ø 300 mm)

Väljalaskeotsik: seeria (ø 300 mm)

Helitase (kaugus 1,5 m): 87,5 dB (A)

Korpus: teras, pulbervärvitud, 2K värv

Mõõdud (koos raamiga): 1008 x 670 x 1070mm

Kaal: 120kg

*20 °C juures, 500 m üle merepinna NN

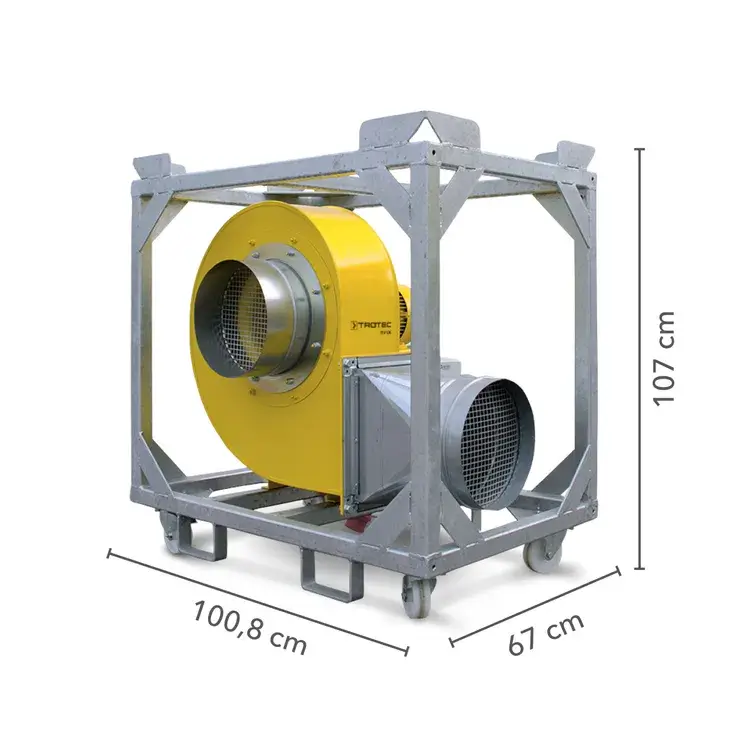

Pildil on TFV 100 paigaldatud raami sisse. See ei kuulu tarnekomplekti ja on saadaval nõudmisel.
Raam TFV 100 jaoks - hind 1259 eurot km-ga.




Õhu maht



Max – vaba väljalaskeava [m³/h]
4000


õhuhulk õhurõhul



m³/h
2000



Pa
2020


õhuvool



välja puhudes




imemine
-


õhu väljalaskekiirus



Prl
17



km/h
61.2


Ventilaator



puhuri tasemed
1


õhurõhk



Tase max [Pa]
2080


konveieri temperatuur



maksimaalne [°C]
80


Keskkonnatingimused



Temperatuurivahemik min [°C]
-20



Maksimaalne temperatuurivahemik [°C]
40


turvafunktsioon



IP kaitseklass
55


elektrilised väärtused



toiteühendus
400V/50Hz



Energiatarve [kW]
2.2



soovitatav kaitse [A / mootorikaitse lüliti]
10



Nimivoolutarve [A]
7.8


elektriühendus



pistiku pistik
CEE 16 A








kaabli pikkus [m]
-


voolikuühendus



sisselaskekollektor [mm]
300



väljalaskeotsik [mm]
300


helitasemed



kaugus 1 m [dB(A)]
87,5



kaugus 3 m [dB(A)]
81.5


plahvatuskaitse



Tsoon
-



kaitseklass
-


dimensioon



Pikkus (ilma pakendita) [mm]
960



Laius (ilma pakendita) [mm]
560



Kõrgus (ilma pakendita) [mm]
750


Kaal



(ilma pakendita) [kg]
120






SEADMED, OMADUSED JA FUNKTSIOONID




Korpus



Teras, pulbervärvitud
+



plastist
-



metallist
-


liikuvus



kraana




tõstuk
