Tsentrifugaalventilaator TFV 1200
Optimaalne lahendus kõikidele kasutusvaldkondadele, kus õhutransport toimub pikkade vahemaade tagant.

Õige ventilatsioon pole oluline mitte ainult meeldiva tööõhkkonna jaoks, vaid ka paljudes piirkondades tööohutuse kaalutlustel ja ametlikest eeskirjadest tulenevalt hädavajalik.



Ruumide tuulutamisel eemaldatakse kahjulikud ained nagu värvi- ja lakiaurud, keevitusaurud, tolmuosakesed, vingugaas, lämmastikoksiid, süsihappegaas ja veeaur.

Kõrgsurve tsentrifugaalventilaator TFV 1200 on selliste ülesannete jaoks hästi varustatud, kuna see edastab kuni 54 000 m³/h õhku isegi pikkadel vahemaadel kõrge vasturõhuga ja on äärmiselt stabiilne karmides praktilistes keskkondades.

Kuna see ventilaator imeb õhku aksiaalselt ja puhub selle radiaalselt välja, pole see mitte ainult tundlik tugevalt saastunud ja suure tolmusisaldusega õhu suhtes, vaid tagab ka suured ja stabiilsed tunnuskõverad.

Siin on lühidalt mõned TFV 1200 praktilised eelised:


Eriti tugev ja suure kandevõimega seade

Pritsmekindel versioon (IP55)

Võib kasutada ka väga tolmustes ruumides

Ventilaatori mootor on väljaspool peamist õhuvoolu

stabiilsed tunnuskõvera alad ja pidevalt kõrge rõhk

Siin on ülevaade TFV 1200 tehnilistest andmetest:


Vabalt välja puhuv õhuhulk: 54 000 m³/h

Õhu väljalaskekiirus: 38 m/s (136,8 km/h)

Ventilaatori tasemed: astmeteta (sageduslüliti)

maksimaalne õhurõhk*: 2150 Pa

Maksimaalne edastuskeskkonna temperatuur: 80 °C

Keskkonnatingimused: -20 °C kuni 40 °C

Ühenduspinge: 400 V / 50 Hz (65 A)

Toiteühendus: CEE 64 A

Energiatarve: 37 kW

Väljalaskeotsik: seeria (ø 630 mm)

Helitase (kaugus 1,5 m): 106 dB (A)

Korpus: teras, pulbervärvitud, 2K värv

Mõõdud (koos raamiga): 2005 x 1650 x 2300 mm

Kaal: 750 kg

*20 °C juures, 500 m üle merepinna NN

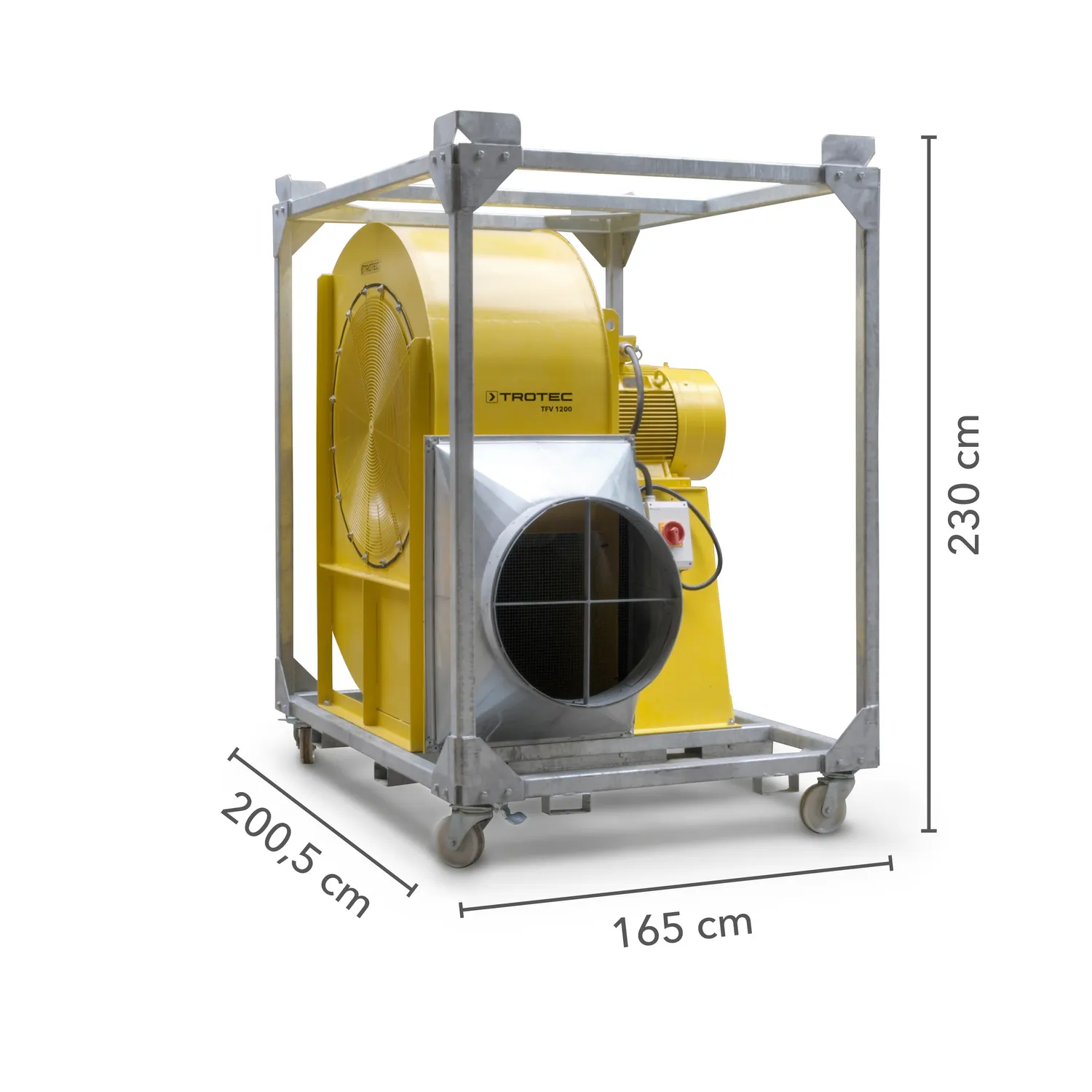

Pildil on TFV 1200 paigaldatud raami. See ei kuulu tarnekomplekti ja on saadaval nõudmisel!

Raami hind - 4641 eurot km-ga.



Õhu maht



Max – vaba väljalaskeava [m³/h]
54 000


Õhuhulk õhurõhul



m³/h
45 000



Pa
2150


õhuvool



välja puhudes




imemine
-


õhu väljalaskekiirus



Prl
38



km/h
136,8


Ventilaator



puhuri tasemed
astmeteta


õhurõhk



Tase max [Pa]
2650










Keskkonnatingimused



Temperatuurivahemik min [°C]
-20



Maksimaalne temperatuurivahemik [°C]
40


turvafunktsioon



IP kaitseklass
55


elektrilised väärtused



toiteühendus
400V/50Hz



Energiatarve [kW]
37



soovitatav kaitse [A / mootorikaitse lüliti]
80



Nimivoolutarve [A]
65


elektriühendus



pistiku pistik
CEE 63 A








kaabli pikkus [m]



voolikuühendus



sisselaskekollektor [mm]
-



väljalaskeotsik [mm]
630


helitasemed



kaugus 1 m [dB(A)]
106



kaugus 3 m [dB(A)]
100


plahvatuskaitse



Tsoon
-



kaitseklass
*


Mõõdud



Pikkus (ilma pakendita) [mm]
1900



Laius (ilma pakendita) [mm]
1400



Kõrgus (ilma pakendita) [mm]
1800


Kaal



(ilma pakendita) [kg]
750






SEADMED, OMADUSED JA FUNKTSIOONID




eluaseme disain



Teras, pulbervärvitud




plastist




metallist



liikuvus



kraana




tõstuk
