Tsentrifugaalventilaator TFV 600 Ex
Õige ventilatsioon pole oluline mitte ainult meeldiva tööõhkkonna jaoks, vaid ka paljudes piirkondades tööohutuse kaalutlustel ja ametlikest eeskirjadest tulenevalt hädavajalik.

Ruumide tuulutamisel eemaldatakse kahjulikud ained nagu värvi- ja lakiaurud, keevitusaurud, tolmuosakesed, vingugaas, lämmastikoksiid, süsihappegaas ja veeaur.

TFV 600 Ex on mõeldud suure tarnekiiruse jaoks kõrge vasturõhuga ohtlikes piirkondades, isegi pikkadel transpordimaadel mitme omavahel ühendatud õhutranspordivooliku kaudu.

See muudab TFV 600 Ex ideaalseks ülekandeventilaatoriks 2. klassi plahvatuskaitsetsoonide ventilatsiooniks, näiteks tankide puhastamisel, sadamarajatistes, rafineerimistehastes, šahtides või silohoidlates.

See võimas radiaalventilaator tagab isegi pikkade 50-meetriste voolikukauguste ja mitme käänaku korral suure õhuhulga, sest erinevalt aksiaalventilaatoritest juhib TFV 600 Ex õhku tiiviku teljega risti tsentrifuugi põhimõttel, mille õhk surutakse väljapoole ja teokujulises korpuses surutakse kokku.

Ja kuna selle kvaliteetse seadme tsentrifugaalventilaator, mis on toodetud täielikult Saksamaal ja on konstrueeritud vastavalt ATEX-direktiivile 2014/34/EL, on integreeritud tugevasse pulbervärvitud teraskorpusesse, millel on väga vastupidav kahekomponentne värvikiht. , saab seda kasutada ka agressiivses keskkonnas. Valikuliselt saab korpust tarnida kõigi soovitud teraseklassidega.

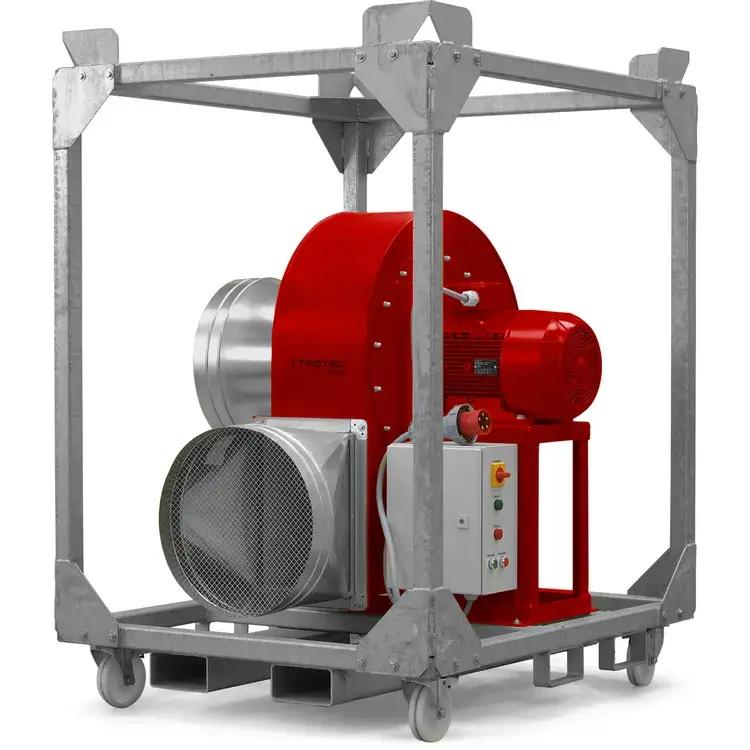

Lisaks raamita standardversioonile on valikuliselt saadaval ka TFV 600 Ex, nagu näidatud, sealhulgas tsingitud terasest lisaraam koos tugevate transpordirullikutega, tõstukite pilud ja kraana tõstenurgad. Transpordiraam ei paku teile mitte ainult maksimaalset liikuvust sageli muutuvates kohtades kasutamiseks, vaid selle saab transportimise või ladustamise ajal ruumi säästmiseks kaks korda virna panna.

TFV 600 Ex lülitid, kaablid ja pistikud on heaks kiidetud kasutamiseks plahvatusohu korral. Ühenduse pikendusteks saab tarnida sobivaid ühenduspistikuid, mis on heaks kiidetud kasutamiseks tsoonides 1, 2, 21 ja 22.

TFV 600 Ex jaoks on valikuliselt saadaval ka 18,5 kW täht-kolmnurkkontaktori kombinatsioon EX-tsoonile 22, 400 V, AC3, IP 55.



Siin on lühidalt mõned TFV 600 praktilised eelised:


Arendus, disain, tootmine: 100% Trotec

Plahvatuskaitserühm II, kategooria 3G, temperatuuriklass 4

Tugev kõrge vooluhulgaga kvaliteetseade "made in Germany".

Pritsmekindel versioon (IP55)

Ventilaatori mootor on väljaspool peamist õhuvoolu

Saab ühendada nii sisse- kui väljatõmbekanalitega

Stabiilsed tunnuskõvera alad ja pidevalt kõrge rõhk

Valikuliselt saadaval ka II plahvatuskaitsegrupi, kategooria 2G (tsoon 1), kategooria 2D (tsoon 21) ja kategooria 3D (tsoon 2) jaoks.

Plahvatuskaitse tähendab kaitset plahvatuste toimumise ja nende mõju eest. Selle eesmärk on ennetada süsteemide, tehniliste toodete jms tekitatud kahjustusi. Plahvatuskaitse hõlmab seadusesätteid nagu Euroopa Liidu ATEX direktiivid. Tähtis: plahvatuskindlate ventilaatorite kasutamise kohta küsige palun meie teeninduspersonalilt!

Pange tähele, et toote pildil olev transpordiraam ei kuulu tarnekomplekti, kuid on saadaval lisatarvikuna!

Hind raamile - 2300 eurot km-ga.



Õhu maht



Max – vaba väljalaskeava [m³/h]
16 000


õhuhulk õhurõhul



m³/h
10 000



Pa
4000


õhuvool



välja puhudes




imemine



õhu väljalaske kiirus



Prl
21



km/h
75.6


fänn



puhuri tasemed
1


õhurõhk



Tase max [Pa]
4900


konveieri temperatuur



maksimaalne [°C]
80


Keskkonnatingimused



Temperatuurivahemik min [°C]
-20



Maksimaalne temperatuurivahemik [°C]
40


turvafunktsioon



IP kaitseklass
55


elektrilised väärtused



toiteühendus
400V/50Hz



Energiatarve [kW]
18.5



soovitatav kaitse [A]
32



Nimivoolutarve [A]
32


elektriühendus



pistiku pistik
CEE 63 A








kaabli pikkus [m]
-


voolikuühendus



sisselaskekollektor [mm]
600



väljalaskeotsik [mm]
450


helitasemed



kaugus 1 m [dB(A)]
84



kaugus 3 m [dB(A)]
78


plahvatuskaitse



Tsoon
2



kaitseklass
II 3G, T4


Mõõdud



Pikkus (ilma pakendita) [mm]
1.305



Laius (ilma pakendita) [mm]
1250



Kõrgus (ilma pakendita) [mm]
1170


Kaal



(ilma pakendita) [kg]
233






SEADMED, OMADUSED JA FUNKTSIOONID




Materjal



Teras, pulbervärvitud
