Tsentrifugaalventilaator TFV 900 Ex


Õige ventilatsioon pole oluline mitte ainult meeldiva tööõhkkonna jaoks, vaid ka paljudes piirkondades tööohutuse kaalutlustel ja ametlikest eeskirjadest tulenevalt hädavajalik.

Ruumide tuulutamisel eemaldatakse kahjulikud ained nagu värvi- ja lakiaurud, keevitusaurud, tolmuosakesed, vingugaas, lämmastikoksiid, süsihappegaas ja veeaur.

Olgu siis tegemist 2. klassi plahvatuskaitsetsoonide kanali- ja torusüsteemide suuremahulise ventilatsiooniga, kaubalaevade paakide puhastamisega või ehitustöödega rafineerimistehastes – kõrgsurve tsentrifugaalventilaator TFV 900 EX, mis on projekteeritud vastavalt ATEX direktiivile 2014/34/EL , on sellisteks ülesanneteks ideaalselt varustatud, kuna see edastab kuni 25 000 m³/h õhku, ka ühendatud õhutranspordivoolikute kaudu, väga pikkadel ülekandekaugustel kõrge vasturõhuga ja on loodud äärmiselt stabiilseks karmides praktilistes keskkondades.

Agressiivne keskkond seda kvaliteetset seadet ei häiri, sest tsentrifugaalventilaator on integreeritud tugevasse pulbervärvitud teraskorpusesse, millel on väga vastupidav kahekomponendiline värvikiht. Kõik soovitud teraseklassid on valikuliselt saadaval.

Lisaks raamita standardversioonile on TFV 900 Ex saadaval ka joonisel kujutatud kujul, mis sisaldab täiendavat tsingitud terasraami koos tugevate transpordirullikutega, tõstukite pilusid ja kraana tõstenurki. Transpordiraam pakub teile maksimaalset liikuvust ja sobib ideaalselt kasutamiseks sageli muutuvas kohas.

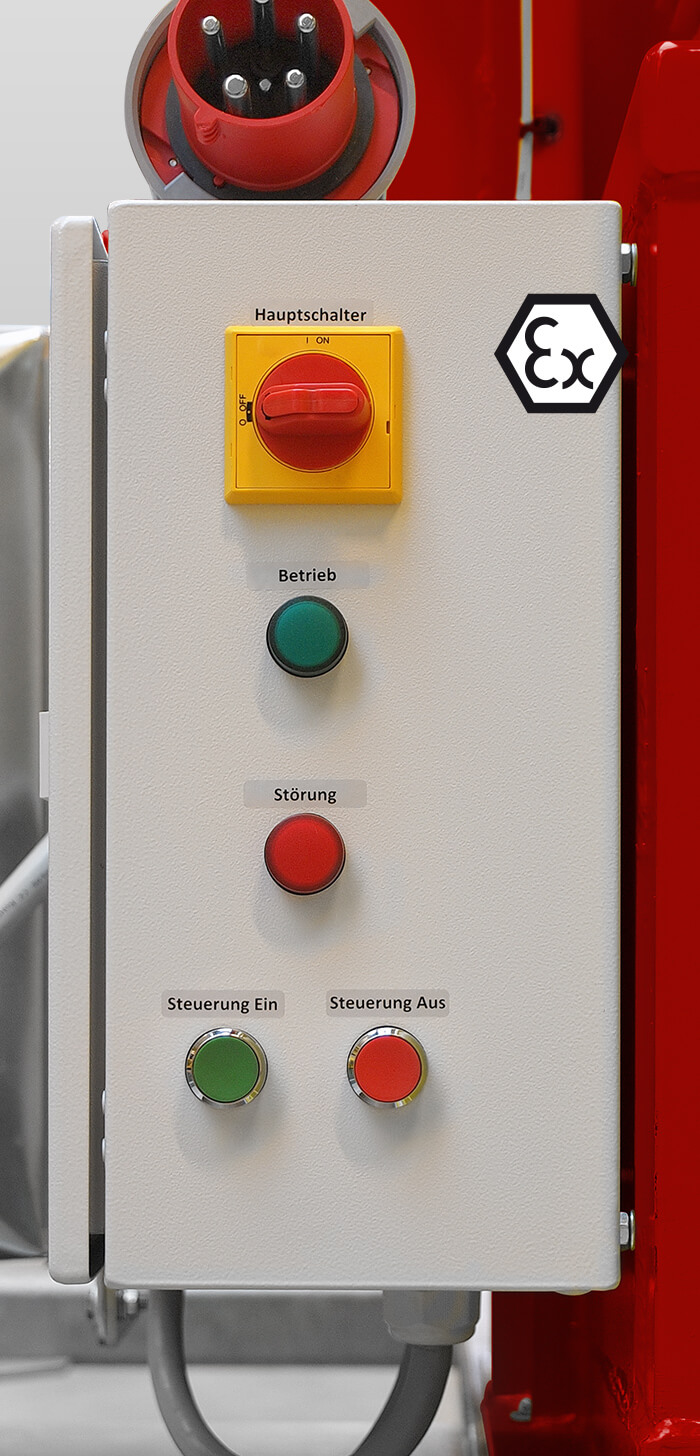

TFV 900 Ex lülitid, kaablid ja pistikud on heaks kiidetud kasutamiseks plahvatusohu korral. Ühenduse pikendusteks saab tarnida sobivaid ühenduspistikuid, mis on heaks kiidetud kasutamiseks tsoonides 1, 2, 21 ja 22.

TFV 900 Ex jaoks on valikuliselt saadaval ka 18,5 kW täht-kolmnurkkontaktori kombinatsioon EX-tsoonile 22, 400 V, AC3, IP 55.

Siin on lühidalt mõned TFV 900 Ex praktilised eelised:


Arendus, disain, tootmine: 100% Trotec

Plahvatuskaitserühm II, kategooria 3G, temperatuuriklass 4

Tugev kõrge vooluhulgaga kvaliteetseade "made in Germany".

Pritsmekindel versioon (IP55)

Ventilaatori mootor on väljaspool peamist õhuvoolu

Saab ühendada nii sisse- kui väljatõmbekanalitega

Stabiilsed tunnuskõvera alad ja pidevalt kõrge rõhk

Valikuliselt saadaval ka II plahvatuskaitsegrupi, kategooria 2G (tsoon 1), kategooria 2D (tsoon 21) ja kategooria 3D (tsoon 2) jaoks.

Plahvatuskaitse tähendab kaitset plahvatuste toimumise ja nende mõju eest. Selle eesmärk on ennetada süsteemide, tehniliste toodete jms tekitatud kahjustusi. Plahvatuskaitse hõlmab seadusesätteid nagu Euroopa Liidu ATEX direktiivid. Tähtis: plahvatuskindlate ventilaatorite kasutamise kohta küsige palun meie teeninduspersonalilt!

Pildil on raami sisse paigaldatud TFV 900 Ex. See ei kuulu tarnekomplekti ja on saadaval nõudmisel!


Raami hind - 3400 eurot km-ga



Õhu maht



Max – vaba väljalaskeava [m³/h]
33 600


õhuhulk õhurõhul



m³/h
25 000



Pa
1900


Õhuvool



välja puhudes




imemine
-


õhu väljalaske kiirus



Prl
34



km/h
122.4


Ventilaator



puhuri tasemed
1


õhurõhk



Tase max [Pa]
2150


konveieri temperatuur



maksimaalne [°C]
60


Keskkonnatingimused



Temperatuurivahemik min [°C]
-20



Maksimaalne temperatuurivahemik [°C]
40


turvafunktsioon



IP kaitseklass
55


elektrilised väärtused



toiteühendus
400V/50Hz



Energiatarve [kW]
18.5



soovitatav kaitse [A]
63



Nimivoolutarve [A]
36


elektriühendus



pistik
CEE 63 A








kaabli pikkus [m]
-


voolikuühendus



sisselaskekollektor [mm]
630



väljalaskeotsik [mm]
630


helitasemed



kaugus 1 m [dB(A)]
82



kaugus 3 m [dB(A)]
76


plahvatuskaitse



Tsoon
2



kaitseklass
II3G, T4


Mõõdud



Pikkus (ilma pakendita) [mm]
1770



Laius (ilma pakendita) [mm]
1200



Kõrgus (ilma pakendita) [mm]
1650


Kaal



(ilma pakendita) [kg]
450






SEADMED, OMADUSED JA FUNKTSIOONID




Materjal



Teras, pulbervärvitud




plastist
-



metallist
-


Transport



kraana




tõstuk
