Ultraheli mõõteseade SL800 lekkedetektor
Professionaalse ultraheli detektorikomplekti abil saate lekkeid tuvastada suruõhuvõrkudes, seadmesüsteemides ja varjatud torujuhtmetes kiiresti ja odavalt ilma kontaktita leida isegi mitme meetri kauguselt.

Isegi kõige väiksemad lekked suruõhuliinides suurendavad hõõrdumist väljuva gaasiga ja tekitavad inimestele ultraheli sagedusvahemikus kuuldamatuid helisid.

Samamoodi muutub masina liikuvate osade kulumine märgatavaks juba varases staadiumis.

Need voolu hõõrdumisest põhjustatud helivibratsioonid võtab SL800R-i sond vastu ja muundab need helisignaaliks, kasutades võimsat muunduritehnoloogiat, mida taasesitatakse heliisolatsiooniga kõrvaklappides ja kuvatakse ka indikaatorväärtusena kümne segmendi LED-tulpdiagrammi kaudu.

Kombineeritud nägemise ja kuulmise tuvastamine koos reguleeritava kõrvaklappide helitugevusega võimaldab keskendunud tööd isegi halbades valgustingimustes ja ümbritseva müra korral.

Rõhutute süsteemide, nagu paagid, mahutid või kliimakambrid ja ventilatsioonisüsteemid, lekkekatsetamiseks sisaldab komplekt ka ultraheliga kokkupuutumiseks mõeldud saatjat SL800T.

Siin on mõned praktilised eelised:


Arendus, disain, tootmine: 100% Trotec

Väikseimate lekete ja lekete lihtne tuvastamine

Täpne lekke tuvastamine võimsa helimuunduritehnoloogia abil

Odav lekke tuvastamine suruõhuliinidel, samuti auru-, gaasi- ja vaakumsüsteemidel, katlad, vedelikke vedavad torud, ventiilid, sulgventiilid, kondensaadi äravoolud

Liug- ja veerelaagrite kahjustuste või muude kulumismürade usaldusväärne varajane avastamine

Õhus ja struktuuris leviv helisond mitmesuguste ülesannete täitmiseks

Turvaline asukoht isegi ümbritseva müra korral tänu kvaliteetsetele heliisolatsiooniga kõrvaklappidele

Lihtne kasutada

Ultraheli tuvastamine koos SL800 komplektiga pakub teile mitmesuguseid võimalikke kasutusviise:

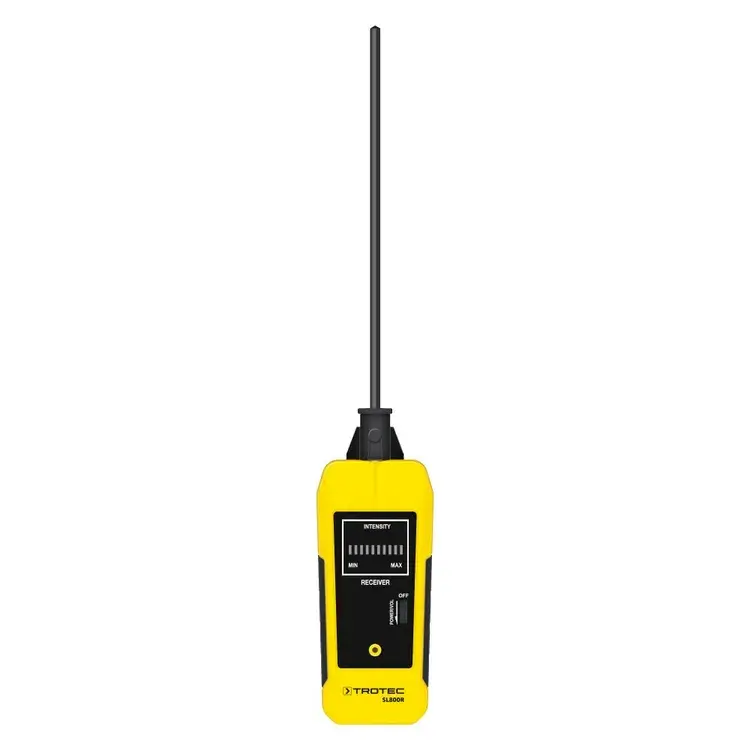

SL800R koos konstruktsioonipõhise helisondiga


Kuula-, rull- või liuglaagrite varajane kulumise tuvastamine

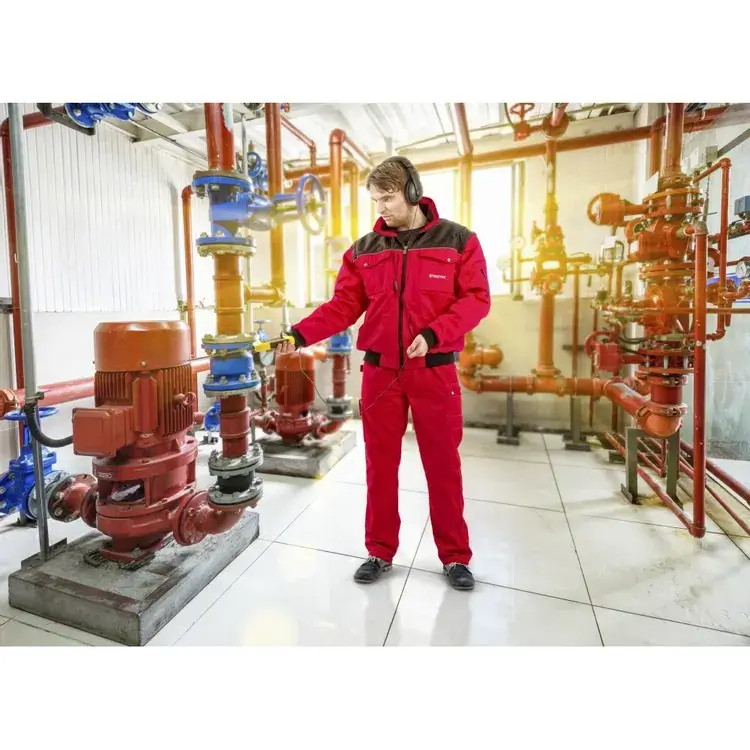

Tsentrifugaalpumpade kavitatsiooni kontrollimine

Liitmike lekkekatse

Kondensaatorite järjepidevus ja funktsionaalne testimine

See sond kasutab struktuurisisest heli sisemiste olekute ja protsesside kandjana. Seadmete kombinatsioon toimib seega nagu elektrooniline stetoskoop.

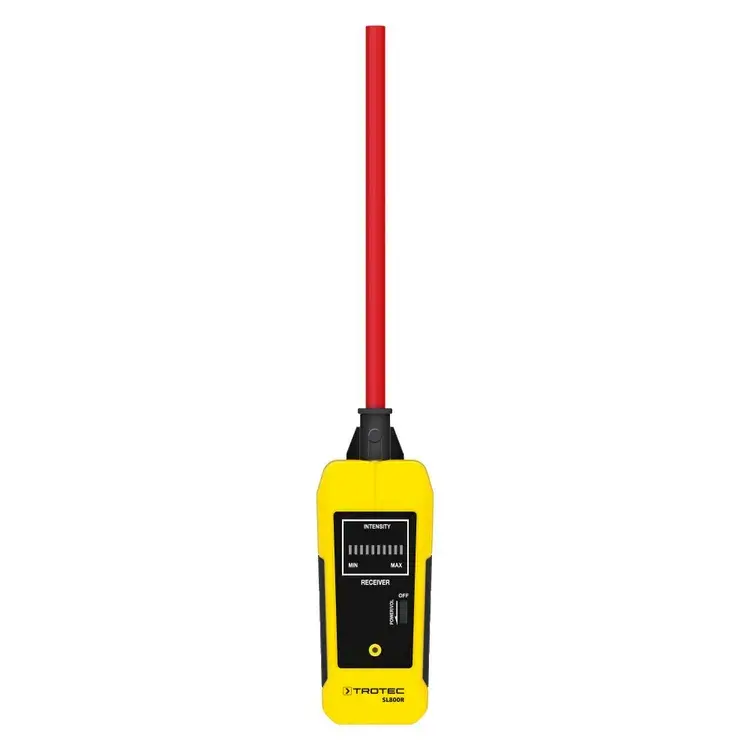

SL800R koos õhus leviva heli anduriga


Lekete tuvastamine katmata liinidel ja torudel

Lekkega seotud tõend gaasiga täidetud toruvõrkude kadumise kohta isegi töö ajal

Lekete tuvastamine kõrgsurveauruseadmetes

Juuksepiirkonna pragude, kehvade keevisõmbluste või kulunud äärikühenduste lokaliseerimine

Lekkete tuvastamine kõigil juurdepääsetavatel liitmikel ja ühenduselementidel, kus protsessid toimuvad vaakumis või kõrge rõhu all

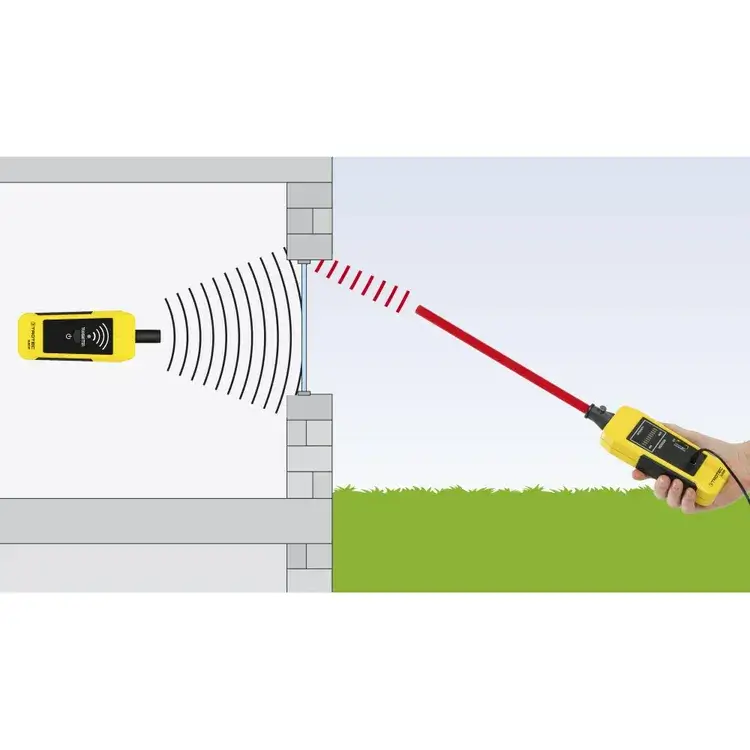

SL800R koos õhus leviva helisondi ja ultraheli saatjaga SL800T


Lekketest energeetiliste defektide põhjuste väljaselgitamiseks, näiteks hoonete uste või akende puhul

Mahutite, korpuste või kliimakambrite lekete kontrollimine

Mahutite või mahutite ultraheli kokkupuude tihenduskomponentide testimiseks

Siin on lühidalt mõned tehnilised üksikasjad:


Ultraheli (numbrid): vastuvõtusagedus (kHz): 36 - 44 / edastussagedus (kHz): 40

Ekraan: funktsionaalsed LED-id, 10-astmeline LED-riba ekraan

Energiavarustus aku kaudu (2x 9V plokk -aku)

Liides: 3,5 mm pistik (kõrvaklappide jaoks)

Töötemperatuuri vahemik: töötamine (° C): 0 kuni 40, ladustamine (° C): -10 kuni 50 ° C.

Seadme juhtimine: nupud, pöidlaratas

Korpus: plastik

Mõõdud (pikkus x kõrgus x laius): 430 x 120 x 325 mm

Kaal: umbes 1064 g




Ultraheli [numbrid]



Vastuvõtmise sagedus
36–44 kHz



Edastamise sagedus
40 kHz


Ekraan



Funktsiooni LED -id




10-astmeline LED-riba ekraan



Seadme juhtimine



Nupud




Pöidlaratas



Korpuse disain



plastikust



Liidesed



Kõrvaklappide ühendus 3,5 mm pesa



toiteallikas



aku




Aku tüüp
2x 9V plokk -aku


Keskkonnatingimused



Töötamine - min. Temperatuur [° C]
0



Töötamine - max temperatuur [° C]
40



Säilitamine - min. Temperatuur [° C]
-10



Säilitamine - max temperatuur [° C]
50


mõõde



Pikkus (ilma pakendita) [mm]
430



Laius (ilma pakendita) [mm]
325



Kõrgus (ilma pakendita) [mm]
120


kaal



(ilma pakendita) - koos patareidega [kg]
1.64






SEADMED, OMADUSED JA FUNKTSIOONID




sisemised andurid



Ultraheli [numbrid]



Omadused ja varustus



Kõrvaklappide pesa




muutuva helitugevuse reguleerimine







STANDARDNE TARNEULATUS




Standardne tarneulatus



seade




Aku




Struktuuripõhine helisond




Õhus leviv helivõimendi




Kõrvaklapid, 3,5 mm




Lühike kasutusjuhend







MÄÄRATAVAD MÕÕTMISED JA FUNKTSIOONID




sisemised andurid



Ultraheli [numbrid]



Omadused ja varustus



Kõrvaklappide pesa




muutuva helitugevuse reguleerimine
